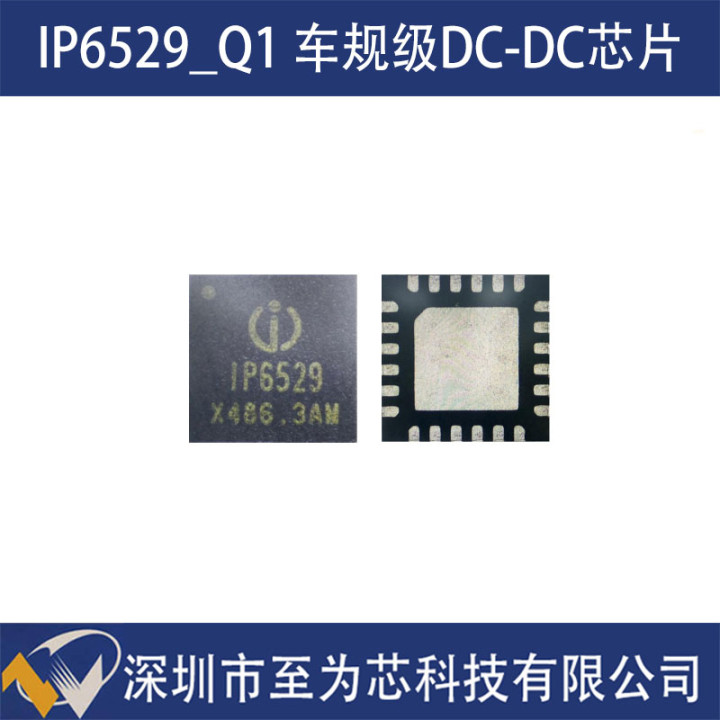

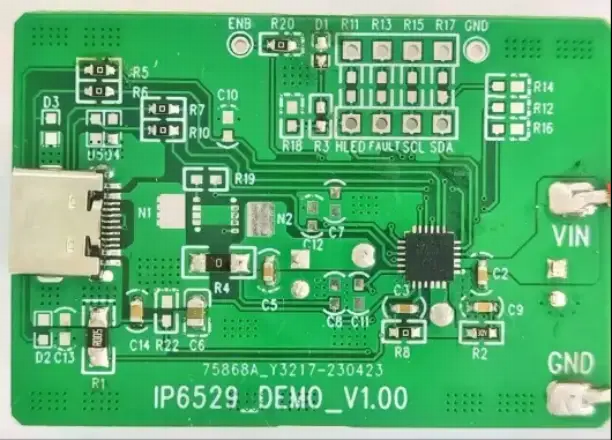

英集芯IP6529_Q1是一款适用于车载USB Type-C PD充电器方案的车规级DC-DC降压芯片，符合AEC-Q100 Grade 2标准配资平台投资，工作温度范围为-40℃至+105℃，可在极端温度环境下稳定工作。集成PD2.0/3.1、QC2.0/3.0/3+及Apple协议等所有主流快充协议。提供最大45W的输出功率。输入电压范围7.3V~29.5V，输出电压3.0V~21V。采用同步开关降压架构，内置功率MOS管，减少外部元件数量，简化电路设计，降低BOM成本。采用QFN24封装，体积小巧，便于集成到车载充电器中，节省PCB空间。
一、通过车规级认证，适应较宽温度范围
IP6529_Q1遵循AEC-Q100 Grade 2标准，工作温度范围为-40℃至+105℃，能够适应较低与较高气温环境。在北方冬季或南方夏季等不同气候条件下，芯片可保持稳定运行，有助于车载充电器在复杂环境下持续供电。这一特性使其适用于乘用车、商用车、房车等多种车载充电场景，为汽车电子设备的长期使用提供支持。
二、45W功率输出，适配多元设备充电
IP6529_Q1支持最大45W功率输出，输入电压范围7.3V至29.5V，输出电压范围3.0V至21V，可适配不同电源和设备需求。通过识别快充协议，芯片可自动调整输出电压与电流，实现动态功率分配。例如，为手机充电时可输出9V/3A，为笔记本充电时可切换至20V/2.25A模式。多档位调节能力使其能够为手机、平板、笔记本、Switch等常见电子设备充电，实现较广泛的设备兼容。
三、支持主流快充协议，提升兼容性
IP6529_Q1集成PD3.1/PD2.0、PPS、UFCS、QC3.0/QC3+、AFC、FCP、BC1.2、Apple等主流快充协议。对于苹果、三星、华为、小米等品牌手机，以及无人机、智能穿戴等设备，可通过Type-C线进行充电。其PPS协议支持3.3V至21V电压调节，精度为20mV/step，可为支持PPS协议的设备提供细致的电压控制，有助于提升充电效率。这一特性不仅改善了用户体验，也为车企拓展市场提供了技术支持。
四、集成度较高，有助于简化电路设计

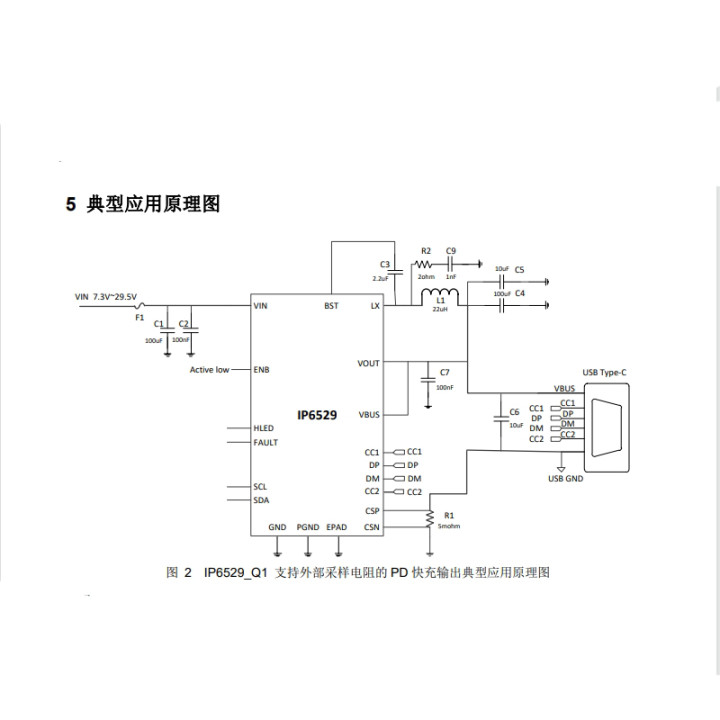

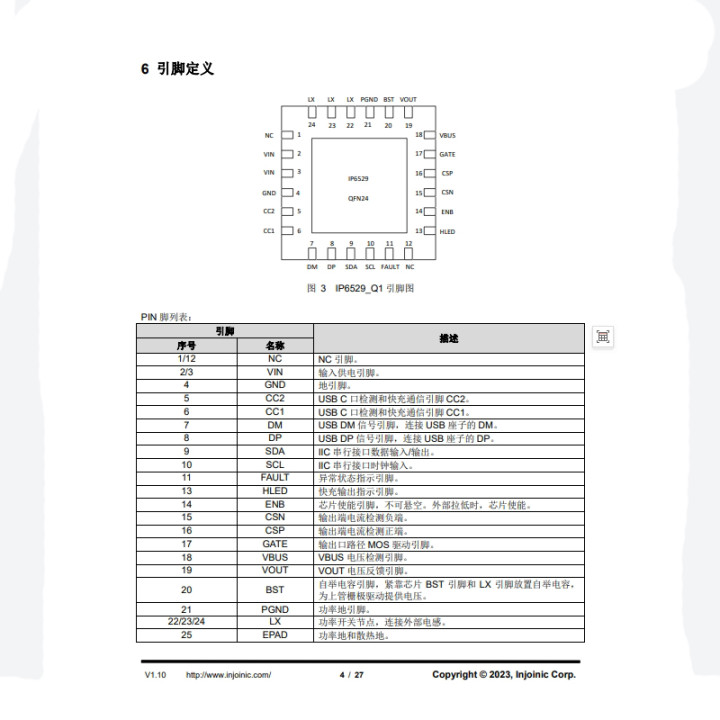

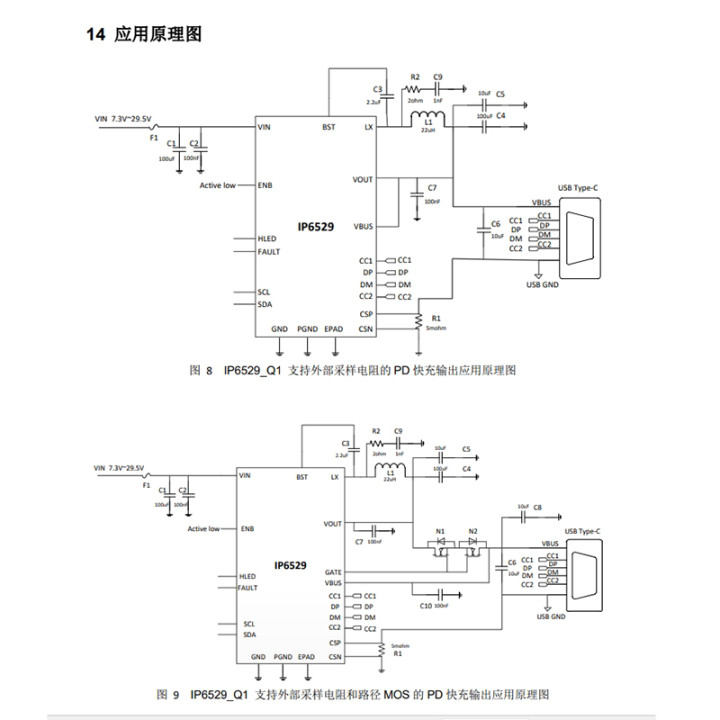

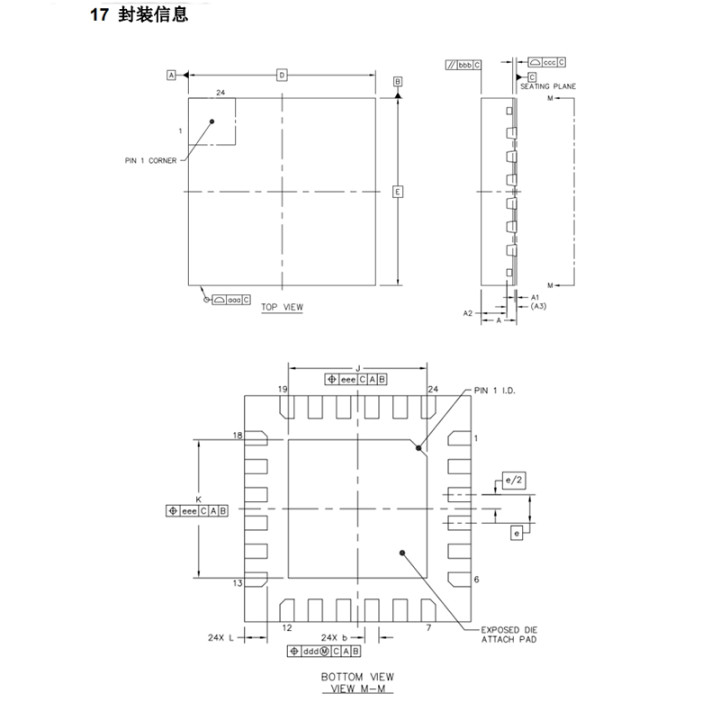

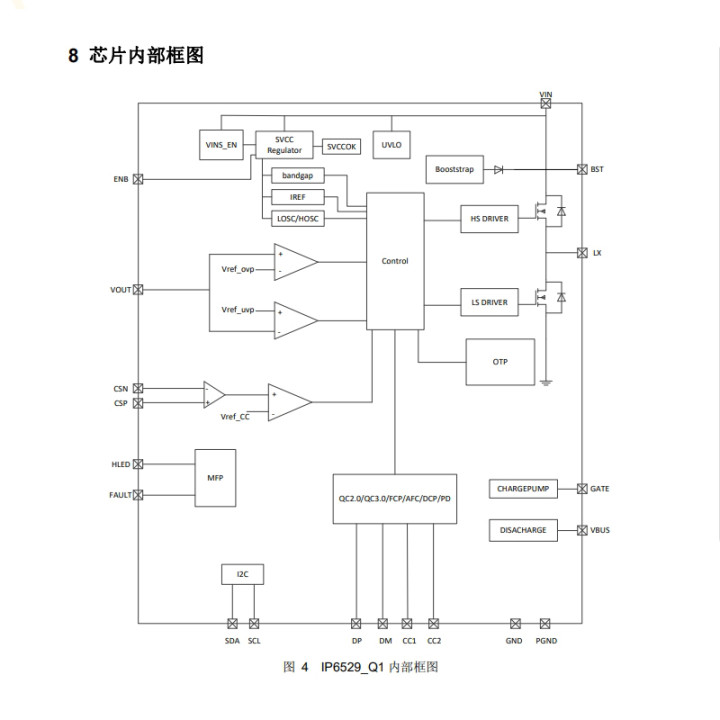

IP6529_Q1采用同步开关降压架构，内置功率MOS管，可减少外部元件数量，简化电路设计。其QFN24（4mm×4mm）封装体积较小，有助于节省PCB空间。同时，较高集成度设计有助于降低BOM成本。此外，芯片支持I²C接口，可与外部MCU通信，实现电压、电流、PDO等参数的读取与配置，为充电管理提供便利。
五、具备多重保护机制，注重使用安全
IP6529_Q1内置12-bit ADC，可监测输入/输出电压、电流及芯片温度，并通过I²C接口反馈数据。当检测到异常时，芯片会启动保护机制，包括输入过压/欠压保护、输出过流/过压/欠压/短路保护及过温保护等。例如，当输出电流超过设定值时，芯片可自动切换至CC模式，调整输出电压；当温度较高时，则会启动过热保护。这些功能为充电过程提供了较好的安全保障。
六、能效表现良好，发热控制得当
IP6529_Q1在转换效率方面表现良好。在16V输入、5V/3A输出条件下，板端转换效率可达93.7%。较高转换效率意味着在相同输入功率下能够输出较多有效电能，减少能量损耗。同时，较低的功耗设计有助于控制芯片发热，即使较长时间运行，芯片温度也可维持在合理范围内。这一特性改善了用户体验，也符合汽车电子对能效的要求。
七、应用场景较广，覆盖多领域需求

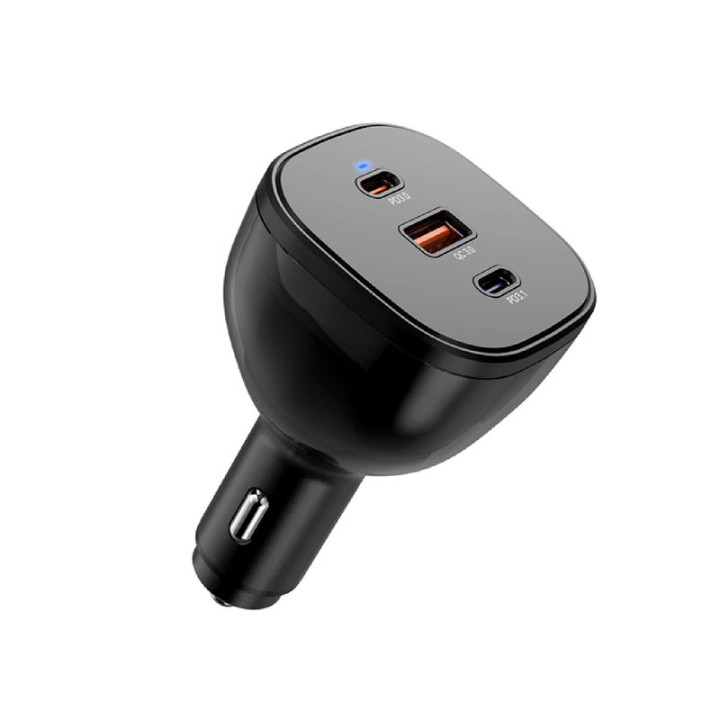

IP6529_Q1除适用于车载领域外，也可用于工业电源、便携设备、智能座舱等场景。例如，在工业领域可为无人机、机器人等设备供电；在智能座舱生态中，其支持OTA升级、V2X车联网功能扩展，为未来车载充电系统留出升级空间。有新能源车企采用IP6529_Q1后，车载充电器兼容性得到提升；有电源厂商基于该芯片开发的产品通过UFCS认证后进入欧洲市场，销量取得增长。
八、持续进行技术创新，支持行业发展
英集芯致力于电源管理芯片的技术研发。IP6529_Q1的推出，有助于改善车载快充在兼容性、效率、安全性方面的表现，并以车规级标准、多协议兼容、可配置控制等特点，在车载充电芯片中具备一定优势。随着汽车电子对充电速度、安全性与智能化要求的提高，该芯片可继续发挥其技术特点，为行业应用提供支持。
